LGM312H

LGM312H智能拱锚一体化台车

适用于矿山巷道、公路铁路隧道、水利水电和抽水蓄能电站的拱架安装、锚杆钻孔、欠挖处理、锚杆注浆、装药作业、隧道检测、场内静态高空作业等，LGM312H智能拱锚一体化台车采用工程底盘，三臂三抓手三吊篮结构，搭载双锚杆系统，整机具备四轮转 向、四轮驱动、双向驾驶等功能，电动施工，柴动应急。臂架采用全滑移结构，三臂遥控控制，满足预制拱 架安装、各种台阶法作业及拱架精准定位调整，拱架安装时可处理欠挖及焊接作业，隧道适应能力强。

订购咨询
13608202060

性能参数

整机参数
型号：LGM312H 工作方式：电动+柴动应急
外形尺寸(长x宽x高)：10880×3400×3880mm 控制方式：三臂遥控
整机重量：40.6t
底盘参数
发动机功率：133kW 底盘形式：工程底盘 爬坡能力：32% 接近角：16°
电机功率：75+75kW 驱动及转向方式：四轮驱动 四轮转向 转弯半径：14m（两轮） 7m(四轮) 离去角：19°
驾驶模式：双向驾驶(2驾驶室) 最小离地间隙：440mm 最高车速：25km/h
滑移参数
滑移长度：3.9m
滑移速度：2.2m/min
左右拱架臂参数
最大举升能力：1.5t 回转角度：-10～40°
最大安装高度：14m 最大安装宽度：18m
俯仰角度：-17～55°
中间拱架臂参数
最大举升能力：3t 最大安装宽度：13m
最大安装高度：12m 俯仰角度：-17～55°
回转角度：-10～40° 伸缩级数：3级

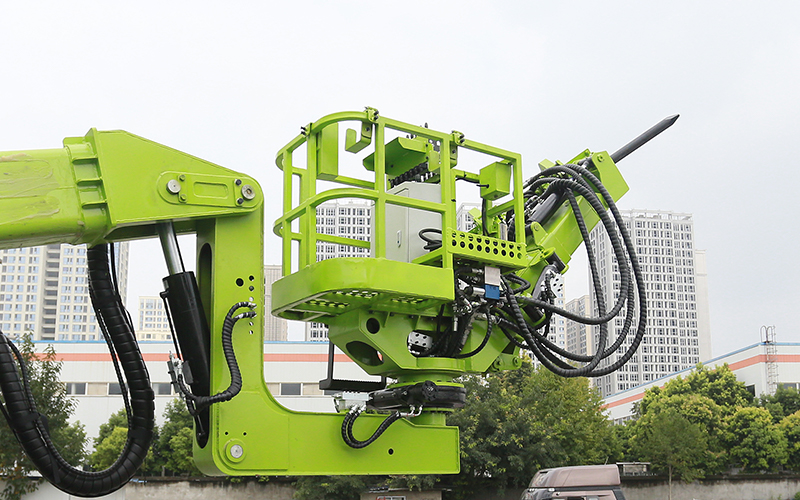

锚杆参数
最大成孔深度：4.5m 最大宽度（垂直于侧臂）：26m 凿岩机型号：YHD210
最大水平举高：10.5m 最大宽度（垂直于掌子面）：16m;
最大成孔直径：60mm 锚杆类型：锁脚、系统和超前锚杆
液压系统
臂架泵压力切断：22Mpa 柴油机冷却器溢流阀：12~16Mpa;
冷却卸荷阀组散热器溢流阀：20Mpa
底盘制动溢流阀：18Mpa
