LCGM312E

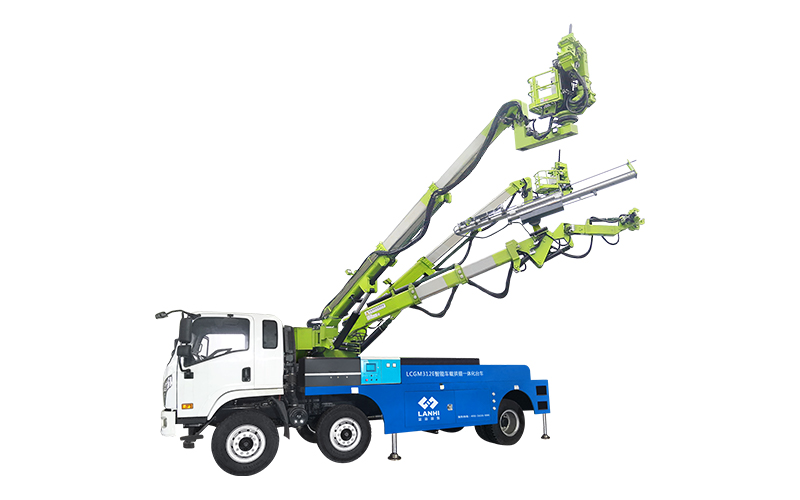

LCGM312E智能车载拱锚一体化台车

适用于矿山巷道、公路铁路隧道、水利水电和抽水蓄能电站的拱架安装、锚杆钻孔、欠挖处理、锚杆注浆、装药作业、隧道检测、场内静态高空作业等，LCGM312E智能车载拱锚一体化台车采用汽车底盘，三臂 架采用全新滑移结构，中臂遥控，侧臂手动控制方式，满足预制拱架安装、各种台阶法作业及拱架精准定位 调整。中间臂搭载单层锚杆系统，最大钻孔深度4.5m，可进行锁脚、系统和超前锚杆作业。



订购咨询
13608202060

性能参数

整机参数
型号：LCGM312E 工作方式：柴油动力系统
外形尺寸(长x宽x高)：10850×3100×3550mm 控制方式：中臂遥控，侧臂手动
整机重量：31.5t
底盘参数
发动机：160kw 底盘形式：汽车底盘 爬坡能力：42% 接近角：21°
驱动及转向方式：后轮驱动 前轮转向 转弯半径：14m 离去角：17°
驾驶模式：底盘自带驾驶室 最小离地间隙：280mm 最高车速：79km/h
滑移参数
滑移长度：3m
滑移速度：2.2m/min
左右拱架臂参数
最大举升能力：1.5t 最大安装宽度：18m
最大安装高度：14m 俯仰角度：-17～55°
回转角度：-10～40°

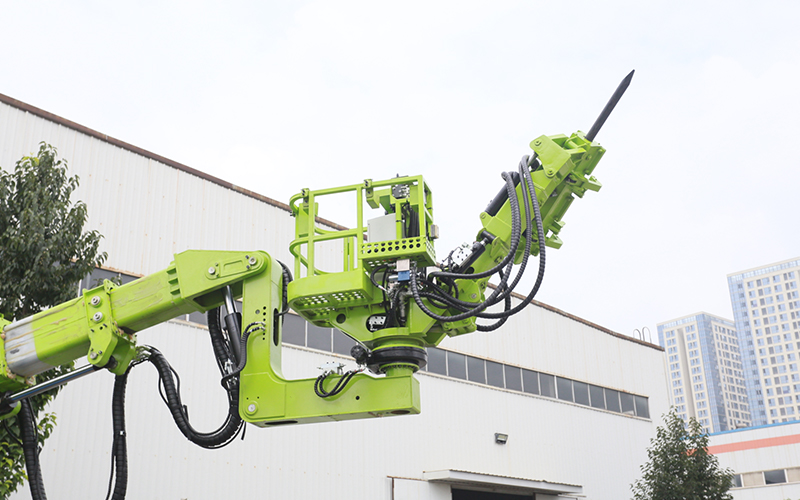

中间拱架臂参数
最大举升能力：1.5t 最大安装宽度：13m
最大安装高度：12m 俯仰角度：-17～55°
回转角度：-10～40° 伸缩级数：3级

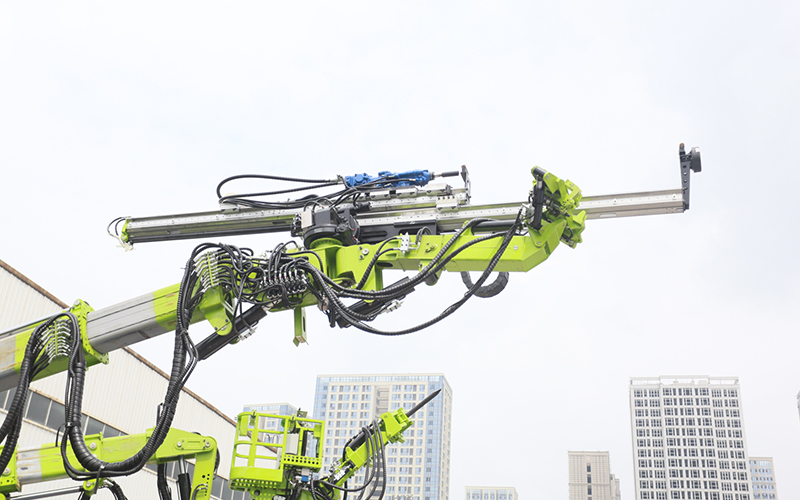

锚杆参数
最大成孔深度机：4.5m 最大宽度（垂直于侧臂）：20m 凿岩机型号：YHD210
最大水平举高：10.5m 最大宽度（垂直于掌子面）：13m;
最大成孔直径：60mm 锚杆类型：锁脚、系统和超前锚杆
液压系统
臂架泵压力切断：22Mpa
冷却卸荷阀组散热器溢流阀：20Mpa
