LHP50F

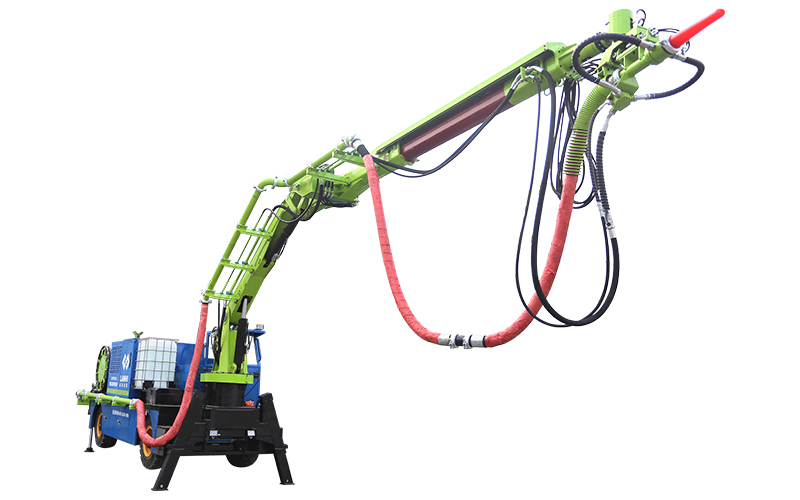

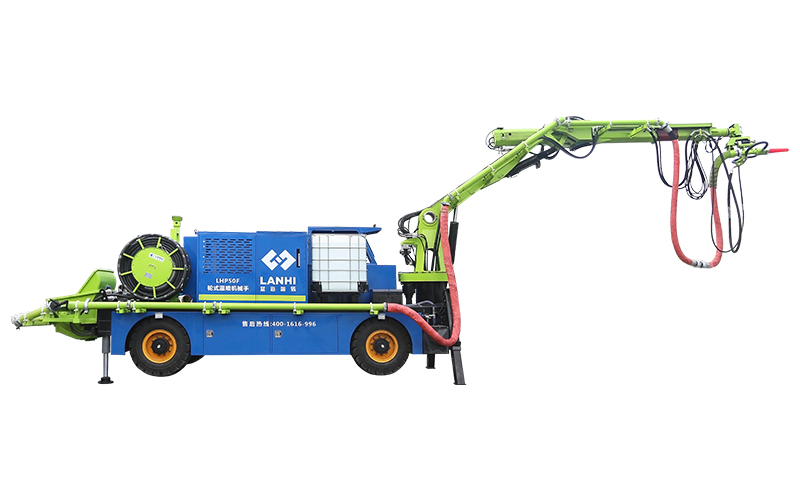

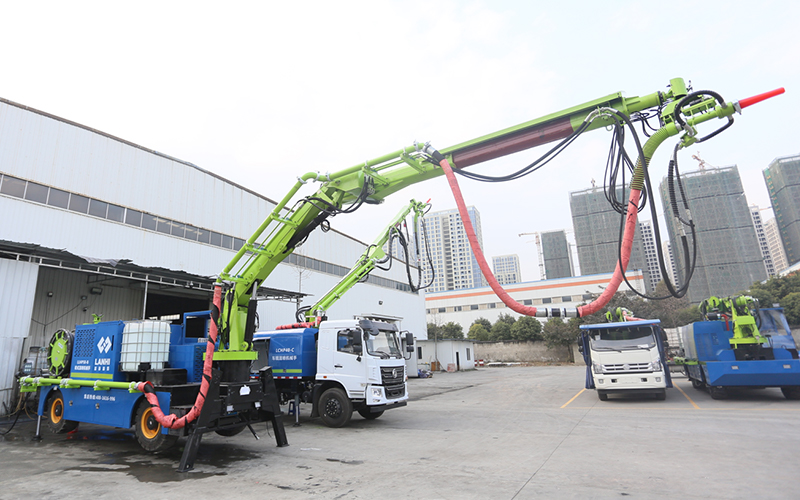

轮式湿喷机械手LHP50F

适用于公路铁路隧道、地下洞库、水利水电和抽水蓄能电站的隧道锚喷支护作业。LHP50F轮式湿喷机械手是一款综合国内隧道初支混凝土喷浆工艺及施工情况研发升级的一款专用设备，喷射方量达到50m²/h，广泛应用于隧道工程、水利工程、市政工程、道路桥梁工程等。该设备具有喷射方量大、不易堵管、回弹低、性能稳定可靠等特点，既适用于全断面，也适用于半断面和多阶梯开挖。



订购咨询
13608202060

性能参数

整机参数
型号：LCHP50F 工作方式：电动+柴动双动力系统 整机重量：17t
外形尺寸(长x宽x高)：8340x2700x3250mm 作业范围（宽*高）：26m*15m
最大喷射量：50m³/h 控制方式：臂架采用无线遥控
混凝土泵参数
电机总功率：75KW 油缸（缸径*行程）：110mm*1000mm 油缸数量：2
料斗：0.4m³ 泵送管路：125-100变径管 喷射骨料最大粒径：25mm
砼缸（缸径*行程）：200mm*1000mm; 每小时最大方量：50m³/h;
底盘参数
发动机：玉柴 功率：103KW 轴距：3800mm 前桥轮距：1836mm
后桥轮距：1836mm; 最大行驶速度：20km/h; 最小转弯半径：10m;
最小离地间隙：420mm; 制动距离：2.5m 15km/h; 最大爬坡：23°
机械臂参数
喷臂节数：3节伸缩臂 最大喷射高度：15m 最大喷射宽度：26m; 大臂俯仰角：75°
大臂回转角度：300° 大臂伸缩：大臂不伸缩 小臂伸缩：4.6m（两级伸缩）; 小臂俯仰角：65°
喷头座轴向回转：360° 喷头座轴向摆动：240° 喷头偏转角刷动：8°*360°连续
速凝剂系统参数
速凝剂泵：YD25R-BMSY400 速凝剂最大压力：1.6MPa;
速凝剂箱：1.5m³; 最大排量：1000L/H;
驱动方式：液压马达
