LTYQ12B

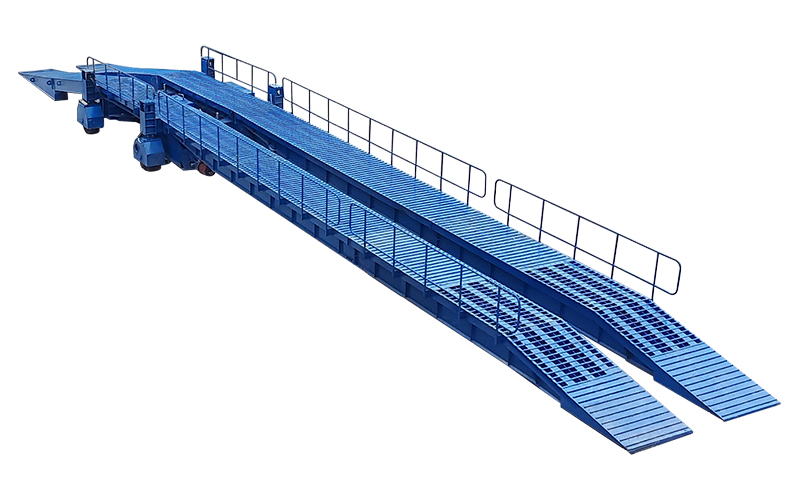

移动栈桥

为了采用栈桥工法进行隧道仰拱施工而开发的施工机械。操作简单,行走灵活,移动就位方便,可跨越已开挖仰拱就位,实现仰拱、隧道掘进同时施工,简化了仰拱施工工序,在隧道施工中使用自行式移动仰拱栈桥是隧道施工机械化的必然趋势。(可搭配仰拱模板)

订购咨询
400-1616-996

性能参数

整机参数
型号:LTYQ12B 工作方式:电动系统+液压系统 允许过车最大重量:60t 整机总功率:15kw
外形尺寸(长x宽x高):31408x4654x2320mm 操作方式:手动+遥控 整车行走方式:步进式 有效施工距离:12m
行走速度:10m/min 通过车辆最大宽度:3450mm 后轮轮距:3724mm; 通过车辆行驶:胶轮或履带式车辆;
栈桥使用材料规格
板材:t4 板材:t6 板材:t8 板材:t10; 圆钢:φ45 圆钢:φ75; 圆钢:φ90
板材:t12 板材:t14 板材:t16 板材:t20; 圆钢:φ55 圆钢:φ80 圆钢:φ33.5*3.25;
板材:t25 工字钢:20号 槽钢:20号 螺纹钢:φ16; 圆钢:φ65 圆钢:φ85
液压油缸
前支腿油缸:HGSK 200/140-200后支腿油缸:HGSK 200/140-200转向油缸:HGSK 125/70-950后引桥支撑油缸:HGSK 125/90-370
数量:2数量:2数量:2数量:4
最大吨位:62.8t最大吨位:75.98t最大吨位:24.5t最大吨位:18.99t

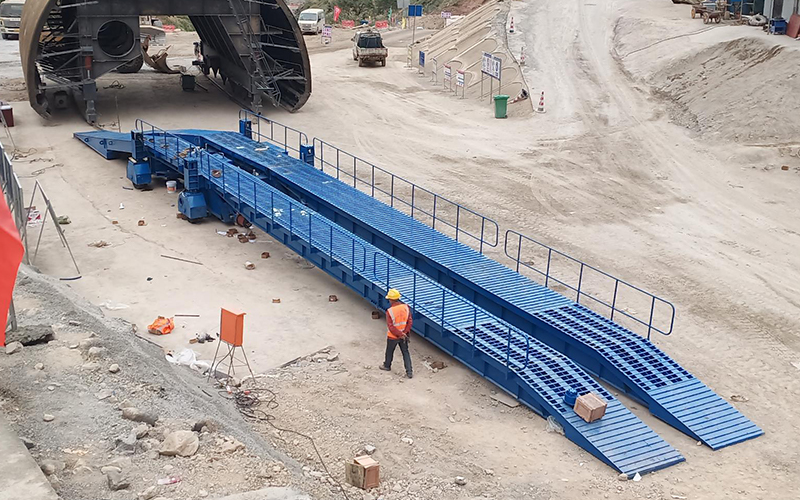

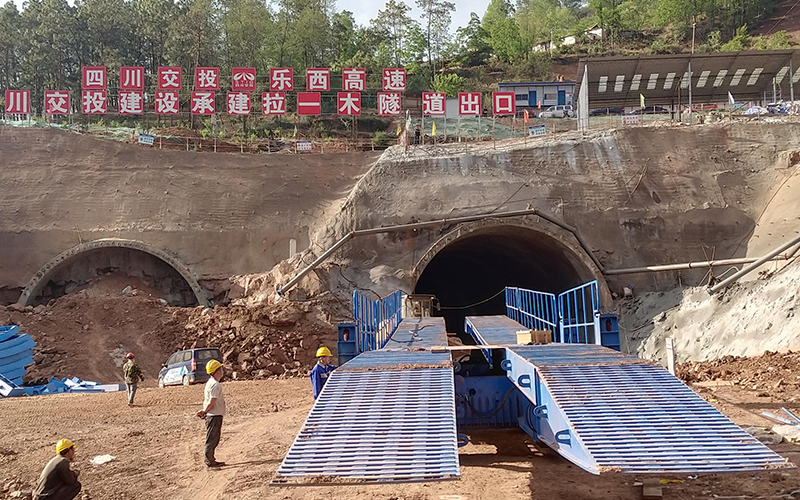

施工案例
