高原型智能拱锚一体化台车

LGM212L

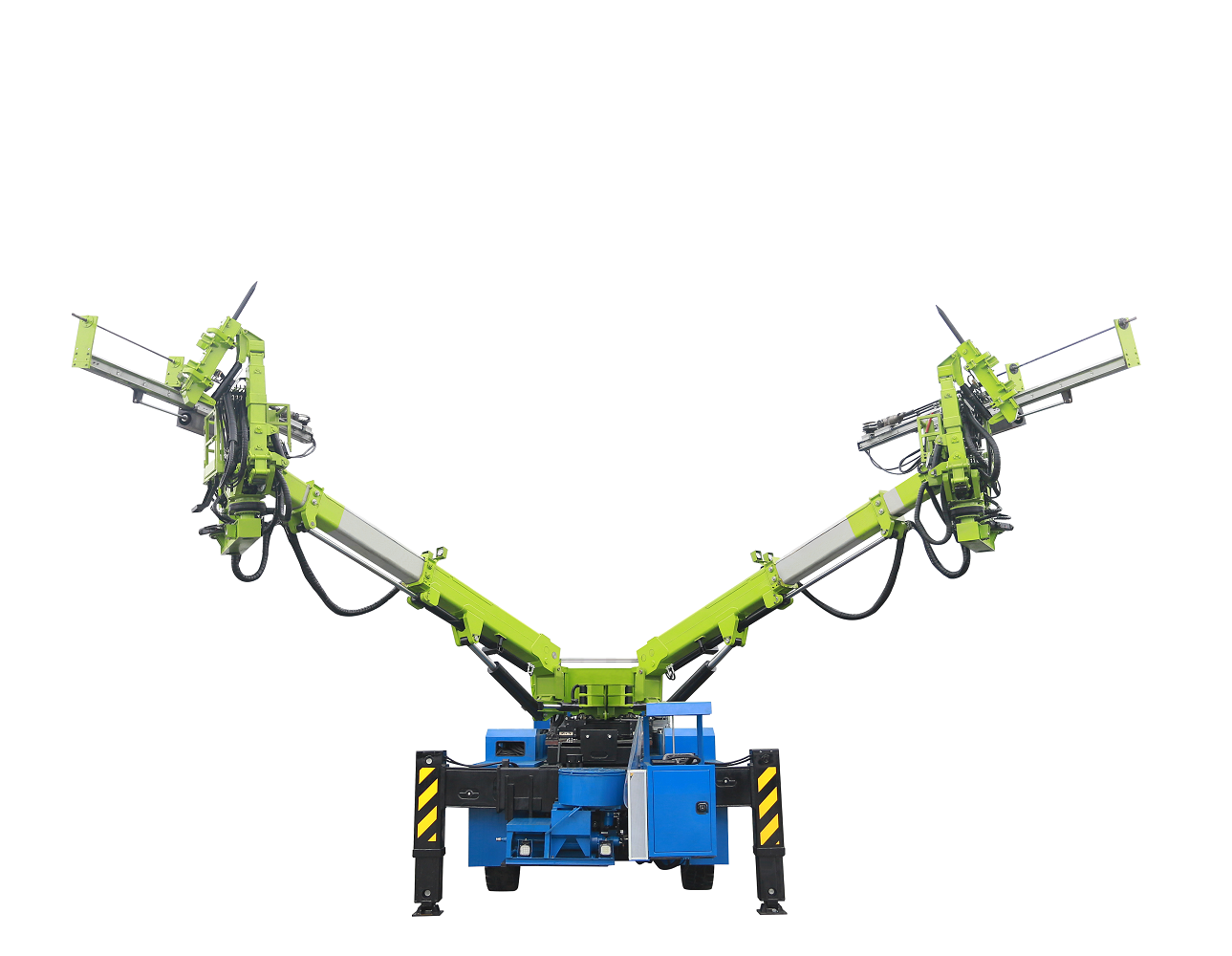

LGM212L智能双臂拱锚一体化台车

适用于矿山巷道、公路铁路隧道、水利水电和抽水蓄能电站的拱架安装、锚杆钻孔、欠挖处理、锚杆注浆、装药作业、隧道检测、场内静态高空作业等,LGM212L高原型智能拱锚一体化台车采用工程底盘,两臂两抓手两吊篮结构,整机具备四轮转向、四轮驱动、双向驾驶等功能,电动施工,柴动应急。车身整体尺寸小,更适应各种复杂路况和狭窄空间,小断面隧道施工更加灵活、高效。



订购咨询
13608202060

性能参数

整机参数
型号:LGM212L
工作方式:电动,柴动应急
外形尺寸(长x宽x高):10300×3100×3700mm
控制方式:遥控操作
整机重量:35t
底盘参数
发动机:160kw
底盘形式:工程底盘
爬坡能力:32%
接近角:16゜
电机功率:55+55kw
躯动及转向方式:四轮驱动 四轮转向
转弯半径:14m(两轮)7m(四轮)
离去角:19゜
驾驶模式:双向驾驶(2驾驶室)
最小离地间隙:440mm
最高车速:20km/h
臂架参数
最大举升能力:1.5t
最大安装宽度:16m
最大安装高度:12m
俯仰角度:-17~55°
回转角度:-8~40°
伸缩级数:3级
锚杆参数
最大成孔深度机:3.5+1m
最大宽度(垂直于侧臂):25m
最大水平举高:10.5m
最大宽度(垂直于掌子面):15m;
钻孔直径:40-110mm
锚杆类型:锁脚、系统和超前锚杆
液压系统
臂架泵压力切断:22Mpa
柴油机冷却器溢流阀:12~16Mpa
冷却卸荷阀组散热器溢流阀:20Mpa
底盘制动溢流阀:18Mpa
