蓝海智装助力四川路桥承建镇广高速平昌隧道

2023-12-01

次

由四川路桥承建镇广高速通广段C3合同段平昌隧道进口，位于四川省巴中市平昌县境内，全长约5.6公里，隧道主洞单幅净空（宽x高）10.75x5米，洞门形式采用端墙式，项目采用蓝海智装LG312M-Ⅱ智能拱架一体化台车。
智能拱架一体化台车的优势：1、多榀预制2、双向驾驶3、最大举升3吨4、三臂三抓手三吊篮5、柴、电双动力6、欠挖处理。

平昌隧道进口施工纪实

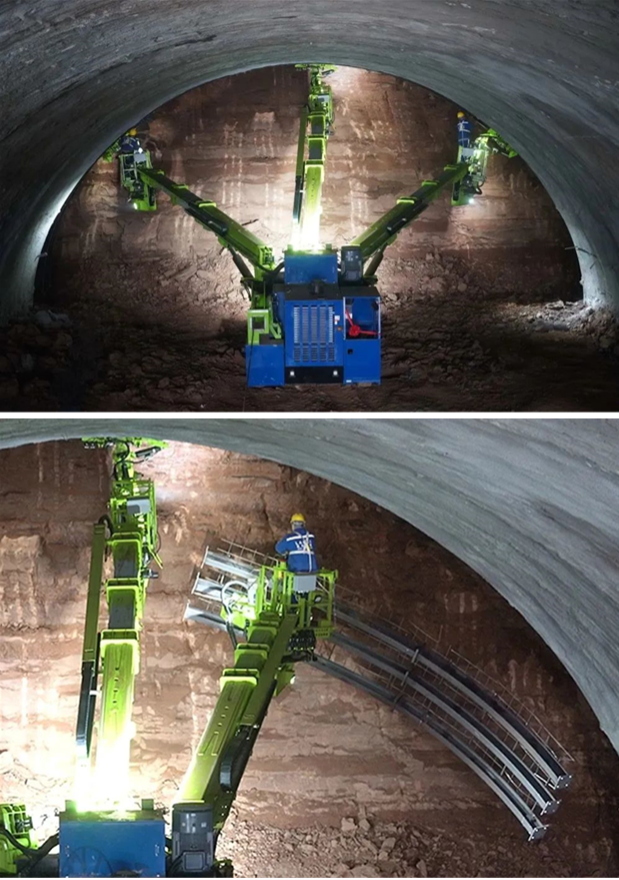

用装载机将预制好的拱架转运到掌子面，拱架台车随后进场施工，（立架耗时：45分钟；施工人员：机手2人，杂工2人）遥控器操作展开臂架，中间臂架夹取中段拱架并举升至安装位置，右侧臂架夹取拱架并举升至右侧安装位置，左侧臂架夹取拱架并举升至左侧安装位置。通过臂架调整，使拱架连接对位，对位完成后，吊篮人员使用电动扳手紧固螺栓，通过臂架调整拱架安装位置，拱架调整定位完成后，焊接剩余的连接筋及网片。采用蓝海智装自主研发的创新型多榀预制拱架安装专利技术实现多榀预制拱架洞外标准化预制，提高拱架质量和初支强度。满足全断面、二台阶、三台阶及带核心土等多种施工方式，施工人员处于拱架网片及连接筋双重保护下，安全性大幅提升。连接筋及网片焊接完成后，收回臂架，设备离场。

智能拱架一体化台车一一设备优势

1、可扩展式吊篮:设备配备可扩展式吊篮，操作空间更大，可用于装炸药和装锚杆。
2、效率高:采用三臂三抓手三吊篮结构，中臂最大举升力3吨，全断面、二台阶、三台阶等多种施工方式均可使用，立架所有的施工工序1小时左右可以完成。
3、预制拱架安装:采用我公司自主研发的专利技术多标预制拱架(一种多预制拱架 -专利号L202022537953.5)和多棍预制折叠拱架(一种多福预制折叠拱架-专利号ZL202123198272.1) 两种拱架安装工艺工法，洞外拱架制作，减少危险作业面的作业时间和施工风险，大大提高施工效率。
4、减少作业人员: 整个施工作业3-4人可以完成，传统作业需要8人及以上。
5、辅助功能集成:设备自带破碎锤和焊机，拱架安装时可进行欠挖处理及焊接作业。
6、外形尺寸小:整车轻量化设计，外形尺寸小，适应小断面施工工况。
7、设备信息化(选配):包含集群化管理、定位功能、视频监控、对讲机功能、预/报警功能、数据管理功能隧道BIM技术和数字李生、施工报表管理、隧道轮廓扫描、远程控制等功能。
