创新型多榻预制拱架安装工艺工法

2024-01-16

次

隧道施工是一项复杂而危险的工程，需要严格遵守安全规范和标准。在隧道施工过程中，存在着许多安全性问题，必须引起我们的高度重视。本文会介绍一些关于蓝海智装在隧道施工中安装拱架所运用的工艺工法：

一、预制钢拱架
1、洞外拱架制作，减少危险作业面的作业时间和施工风险，大大提高施工效率；
2、由原有上台阶5节型钢，变为现有等分3节型钢;3、提高钢拱架加工质量，同时提高初支强度以及隧道成型后的质量。

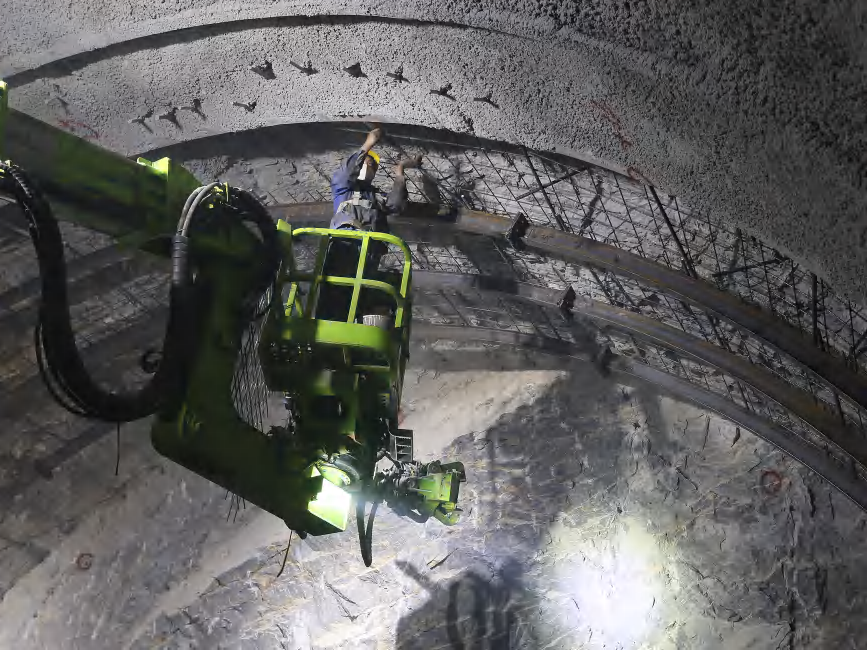

二、安装钢拱架:
1、采用我公司自主研发的专利技术多预制拱架(一种多棍预制架 -专利号 ZL202022537953.5)和多福预制折叠拱架(一种多棍预制折叠拱架-专利号ZL202123198272.1) 两种拱架安装工艺工法，大大提高施工效率；
2、由原有8-12人在台架上安装拱架，变为现有3-5人操作设备安装预制拱架；
3、两侧机械手最重承重各1.5吨，能够减少多棍预制拱架安装重量、空间等限制；
4、在拱架安装时，由于附着了网片连接筋，大大减少了突发情况下施工人员的安全风险。

方案一:多预制拱架分段拼装
举升中间段拱架：通过中臂抓手夹取中间段拱架，并举升到所需安装的位置。
举升左右两段拱架：左右两侧臂架分别同时举升左右段拱架，并与中间段拱架拼接好。
连接螺栓和网片连接筋：三段拱架拼接到位后，随即连接螺栓及剩余网片连接筋，拱架安装完成。

方案二:多预制折叠拱架安装
举升折叠拱架：通过中臂抓手央取折叠拱架，并举升到所需安装的位置。
分别展开左右段拱架：通过左右两侧臂架，逐步展开左右两端折叠拱架，使之展开成型。
连接螺栓和网片连接筋：折叠拱架展开成型后，随即连接螺栓及剩余网片连接筋，拱架安装完成。

三、混凝土喷锚工艺
1、此工法施工速度快，最高每小时喷混凝土可达50立方；
2、喷射混凝土附着力较好，密实度较高，可根据支护设计强度配制适合施工需求的硷；
3、采用机械手喷射混凝土，机械化程度高，操作人员少；
4、作业范围大，最大喷射高度可达15m；
5、本工法喷射回弹率低，是以往的干、潮甚至传统湿喷工艺难以达到的。

四、相比常规隧道施工设备，具有6大明显优势
优势一:无需退场
台车兼备初支整个工序，即初喷、测量放点、欠挖作业、拱架安装超前支护、系统锚杆作业、锚网安装、喷浆作业等，施工效率高。
优势二:1小时立架
满足预制拱架安装、多种台阶法作业以及拱架定位调整，立架所有施工工序1小时左右可以完成。
优势三:省人更省时
整个初支工序只需5人 (拱架安装以及系统锚杆作业3人、喷浆操作手2人)、6小时可以完成;传统作业至少需12人、12小时才可完成每年节省人工成本至少几十万。
优势四: 减少安全风险
立架采用多榻预制拱架，操作人员处于拱架保护下;喷浆和锚杆施工环节，操作人员处于已支护围岩保护下，大大减少施工安全风险
优势五:云端数据管理 (选配)
施工过程可视化、施工数据统筹管理，包含APP实时查看设备定位现场实况、设备监测、排查隐患、同传指令、远程监控等众多云管理功能。
优势六: 隧道”省钱能手
设备集湿喷台车、拱架安装台车、锚杆台车这3种设备施工功能为一体，对比常规隧道设备工序节省数百万购买成本。
