拱架台车是一种重要的隧道施工设备

2024-02-28

次

在隧道施工中，拱架台车是一种常用的大型隧道施工设备。其主要用于隧道支护，也可用于结构钢筋绑扎，模板安装，混凝土浇筑等工序。传统的人工立架劳动强度大、体力消耗快、效率较低，简易台架施工，工人需上下攀爬，作业环境恶劣、作业面人数多，易发生群伤安全事故。所以为了减少施工的安全风险，提高施工效率，研发出了智能拱架台车。

拱架台车是一种重要的隧道施工设备，台车采用轻量化设计方案，自重轻、外形尺寸小，台车集测量放点、欠挖作业拱架安装、焊接网片及连接筋等多项工序于一体，不挪机即可完成双线隧道一次开挖拱架安装;整车采用工程底盘，柴、电双动力系统，双向驾驶台结构，整机行驶性能好，适应各种复杂的隧道路面工况;臂架采用无线遥控操作，易于控制机械臂的动作，具有快速、效率高、节能、安全等特点。
同时相比常规隧道施工设备，蓝海智装智能拱架一体化台车具有以下优势

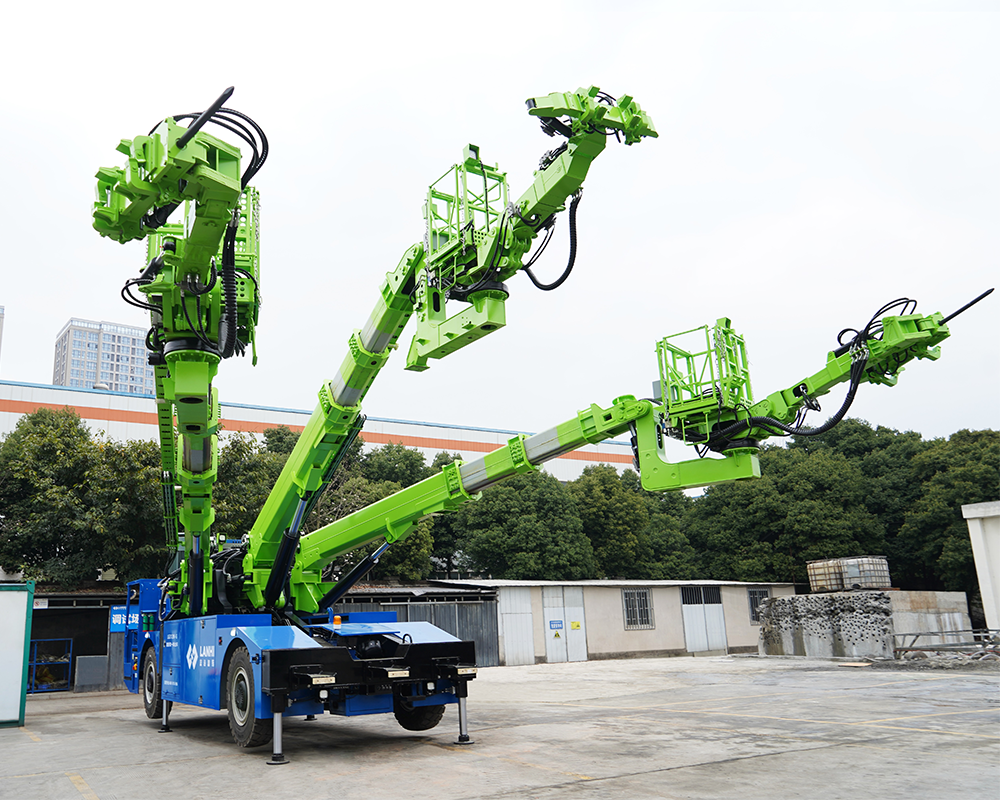

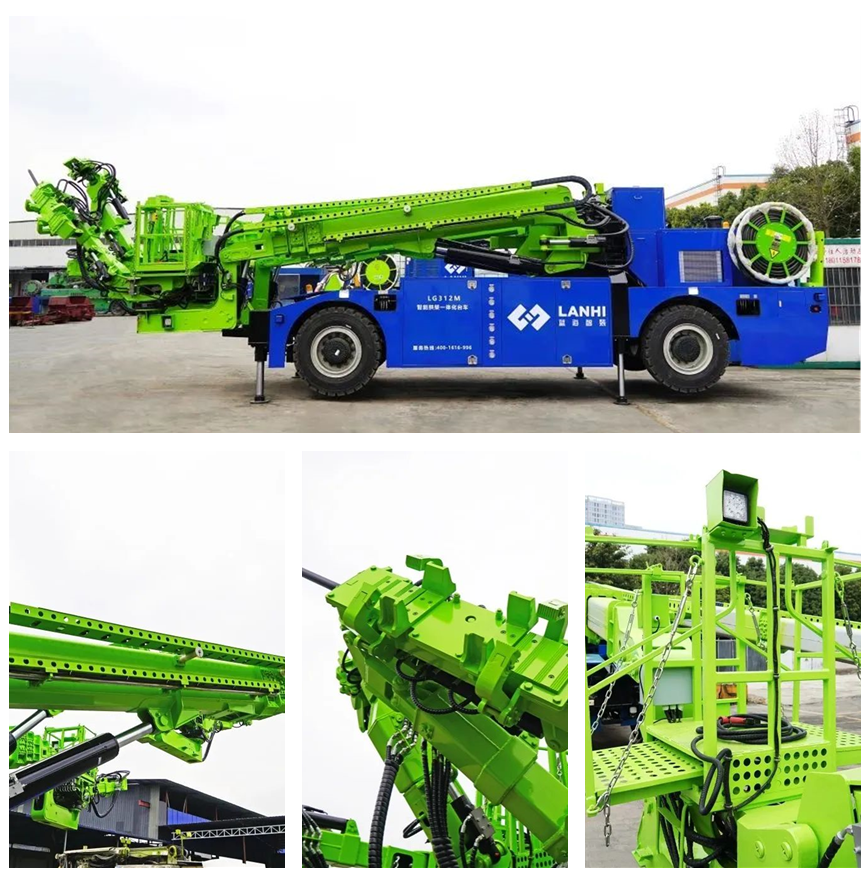

LG312B 智能拱架一体化台车多项工序集成于一体，包含测量放点、欠挖作业、拱架安装、焊接网片及连接筋等。台车采用工程底盘，柴、电双动力系统，具备四轮转向、四轮驱动、双向驾驶等功能。三臂架采用滑移结构，具备无线遥控控制，满足预制拱架安装、各种台阶法作业及拱架精准定位调整，在降低人力成本，降低施工风险，提高效率的同时，实现隧道立拱的标准化和工厂化。
▶ 设备信息化：包含集群化管理、定位功能、视频监控、对讲机功能、预/报警功能、数据管理功能、隧道BIM技术和数字孪生、施工报表管理、隧道轮廓扫描、远程控制等功能。
▶ 效率高：采用三臂三抓手两吊篮结构，多自由度机械手，中臂最大举升力3吨，满足预制拱架安装，各种台阶法作业以及拱架精确定位调整，立架所有的施工工序时间一个小时左右。

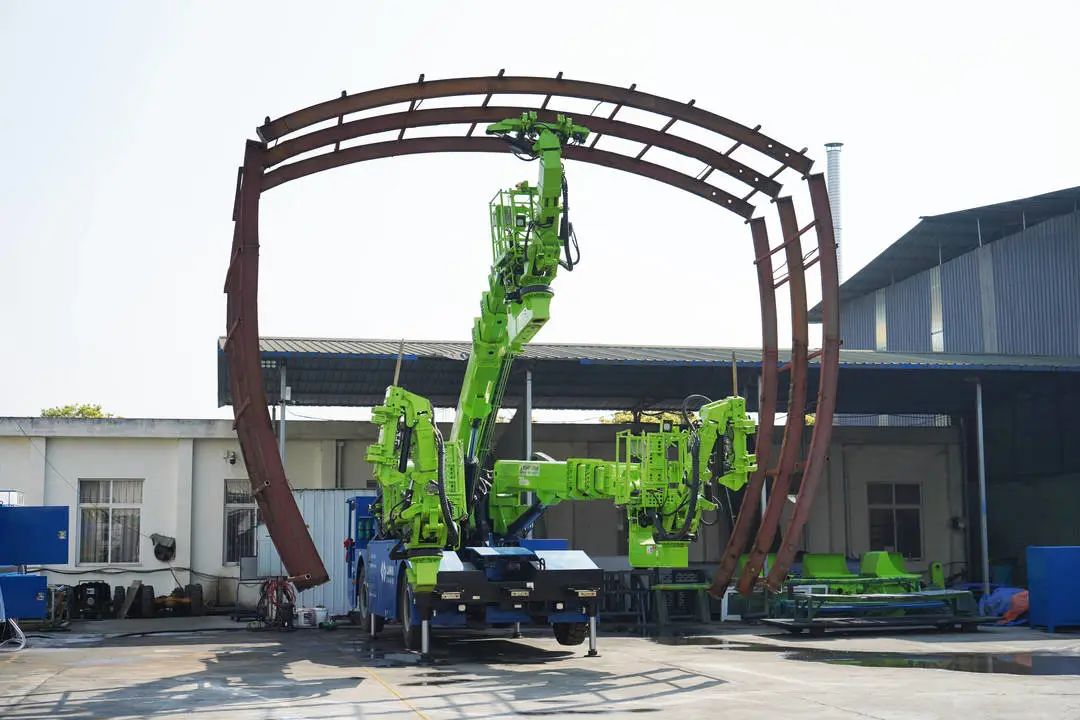

▶ 预制拱架安装：采用我公司的多榀预制分段拼装和多榀预制折叠两种拱架安装工艺工法，洞外拱架制作，减少危险作业面的作业时间，降低施工安全风险，大大提高施工效率。
▶ 减少作业人员：整个施工作业只需3-4人即可完成，传统作业需要8人及以上。
▶ 辅助功能集成：设备自带破碎锤和焊机，拱架安装时可进行欠挖处理及焊接作业。
